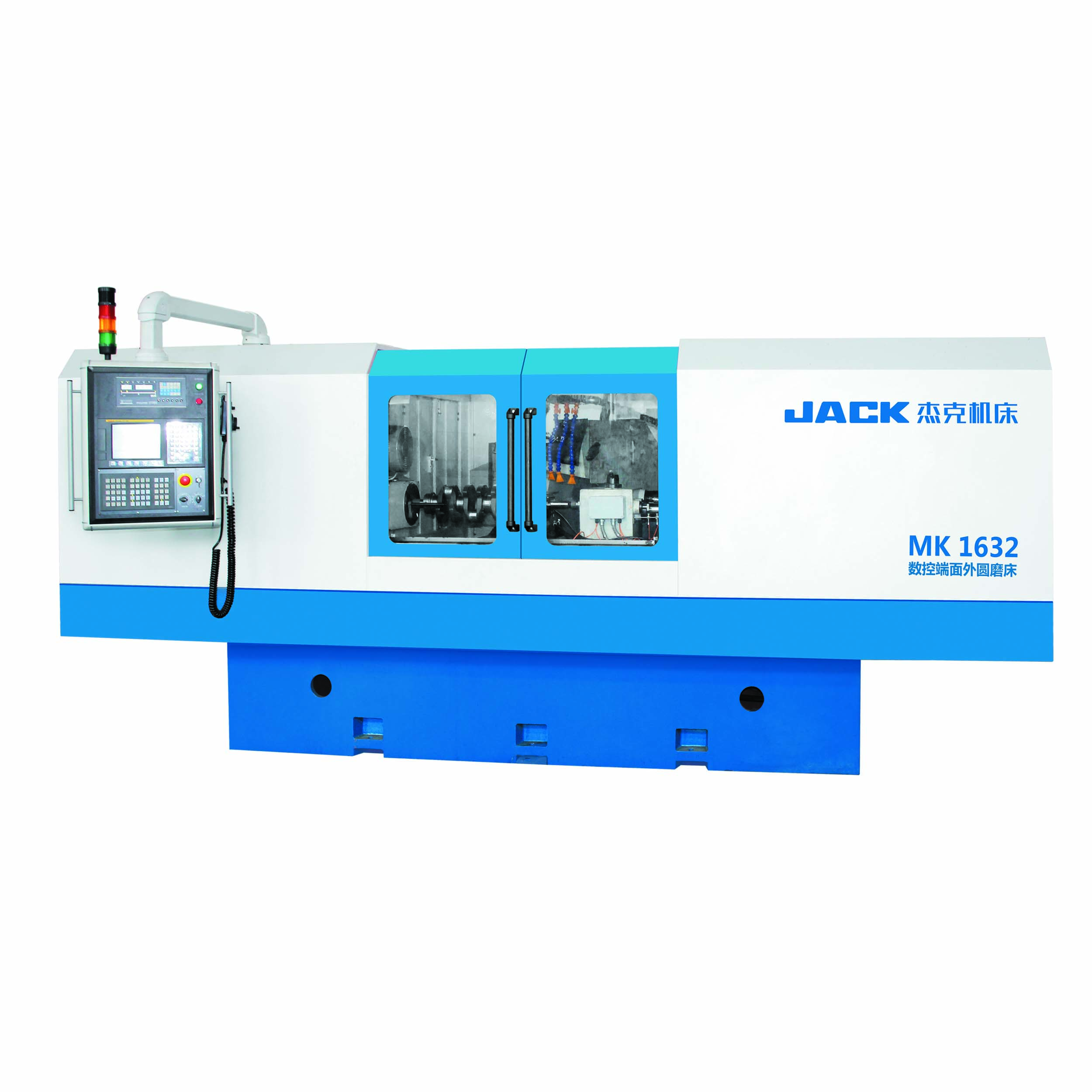

MK1632数控端面外圆磨床

简要描述:

MK1632数控端面外圆磨床是一种中、高档外圆磨床,适用于磨削各种曲轴、凸轮轴、主轴颈、转动轴、半轴的大批量生产加工。

打印当前页

免费咨询:0796-8351888

发邮件给我们:jackmt@jackgroup.com.cn

分享到:

MK1632数控端面外圆磨床特点:

本机床采用机电一体化、整体防护,维护方便操作符合人机工程要求。

采用FANUC进口数控系统和数控伺服驱动系统,具有使用自动化高、定位精度高(最小设定单位0.1um)、进给速度快(可达20m/min)、操作使用简单、控制可靠性高的特点。

采用高刚性、动静压砂轮主轴组件,具有回转精度高、加工刚性强的特点。

配置自动测量装置,实现全闭环磨削控制。

MK1632数控端面外圆磨床技术参数:



项目

规格

单位

可磨削最大长度

750

1000

mm

可磨削最大直径

320

320

mm

可磨削工件最大重量

150

150

kg

尾架顶尖移动量

40

40

mm

头架主轴转速

变频调速(30-300

变频调速(30-300

r/min

砂轮最大直径

750

750

mm

砂轮线速度

45

45

m/min

工作台最大纵向移动量

1100

1400

mm

砂轮电机

18.5

18.5

kw

头架电机

2.2

 2.2

kw

液压泵

0.75+0.75

0.75+0.75

kw

冷却泵

1.5

1.5

kw

XZ轴伺服电机

22N.m(FANUC-Oi系统)

机床重量

6000

6500

kg

外形尺寸(长××高)

4050×2600×2270

4550×2600×2270

mm

工作精度(标准试件)

圆度

0.0015

mm

圆柱度

0.002

mm

垂直度

0.005

mm

粗糙度

外圆:

纵磨Ra0.2

     切入磨Ra0.4

端面:Ra0.4

um

注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
