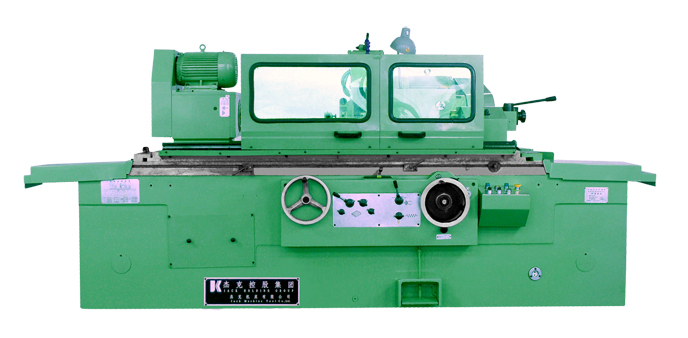

M1332B型外圆磨床是一种结构简单、操作方便、适应性广的外圆磨床,适用于磨削外圆柱形和圆锥形的工件,最适宜单件、小批量及成批生产的车间使用。
M1332B*500/1000/1500/2000外圆磨床特点:
M1332B型外圆磨床是一种结构简单、操作方便、适应性广的外圆磨床,适用于磨削外圆柱形和圆锥形的工件,最适宜单件、小批量及成批生产的车间使用。
工件转动、外圆砂轮、油泵和冷却分别由独立电机传动。机床工作台纵向移动可由液压无级传动,也可由手轮传动。砂轮架横向进给移动具有液压快速移动和自动周期进给及手动进给几种形式。
M1332B*500/1000/1500/2000外圆磨床技术参数:
项目 |
|
规格参数 |
|
|
单位 |
磨削工件长度 |
500(mm) |
1000(mm) |
1500(mm) |
2000(mm) |
mm |
可磨削直径 |
8~320 |
8~320 |
8~320 |
8~320 |
mm |
可磨削长度 |
500 |
1000 |
1500 |
2000 |
mm |
可磨削工件最大重量 |
150 |
150 |
150 |
150 |
mm |
尾架顶尖移动量 |
30 |
30 |
30 |
30 |
kg |
头架主轴转速 |
26、90、130 |
26、90、130 |
26、90、130 |
26、90、130 |
mm |
52、180、260 |
52、180、260 |
52、180、260 |
52、180、260 |
r/min |
|
砂轮最大直径 |
600 |
600 |
600 |
600 |
mm |
砂轮线速度 |
35 |
35 |
35 |
35 |
m/min |
手轮一转砂轮移动量 |
精为0.5, 粗为2 |
精为0.5, 粗为2 |
精为0.5, 粗为2 |
精为0.5, 粗为2 |
mm |
工作台最大纵向移动量 |
500 |
1000 |
1500 |
2000 |
mm |
电动机总功率 |
13.37 |
13.37 |
13.37 |
13.37 |
kw |
机床重量 |
3300 |
3700 |
4000 |
4000 |
kg |
工作精度 |
|
|
|
|
|
外圆圆度 |
≤0.0015 |
≤0.0025 |
≤0.0025 |
≤0.0025 |
mm |
圆柱度 |
≤0.005 |
≤0.008 |
≤0.008 |
≤0.008 |
mm |
粗糙度 |
Ra≤0.2 |
Ra≤0.2 |
Ra≤0.2 |
Ra≤0.2 |
Ra |
注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
