您现在的位置:首页 > 产品中心 > MK1620数控端面外圆磨床

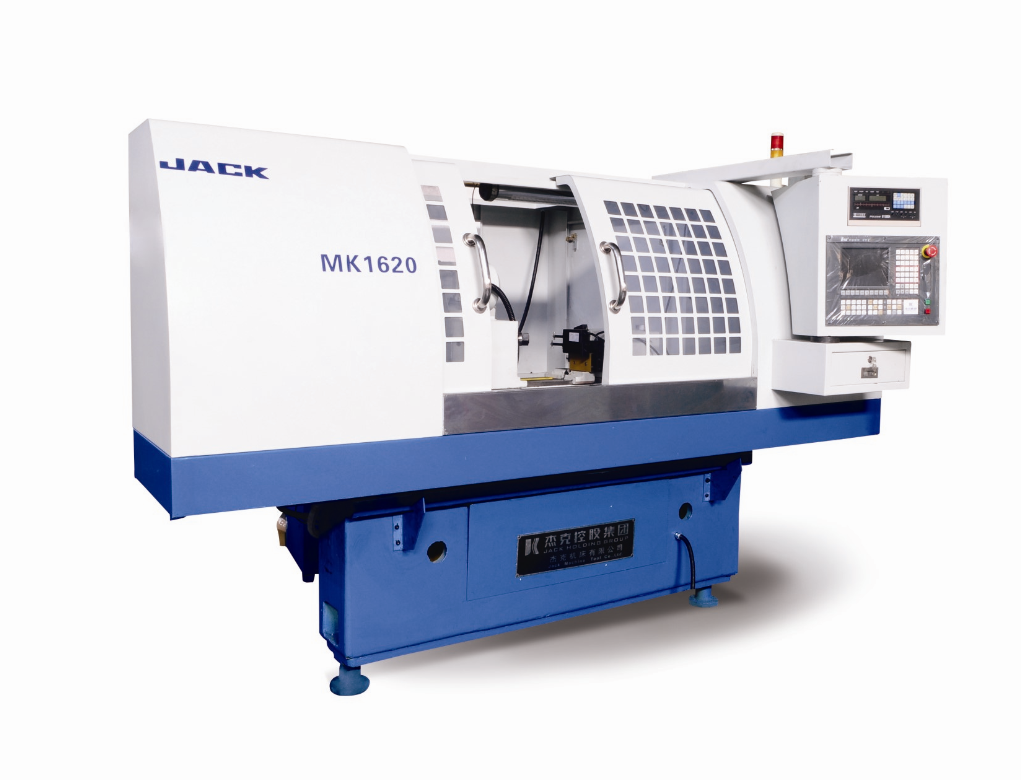

MK1620数控端面外圆磨床

简要描述:

杰克机床国内权威的磨床生产厂家之一(原国家机械工业部定点生产曲轴磨床的厂家之一),杰克机床致力于为广大客户提供数控外圆磨床、万能外圆磨床、外圆磨床、曲轴磨床、全数控凸轮轴磨床、高速随动磨的研发、制造与销售。

打印当前页

免费咨询:0576-88155116;0796-8351888

发邮件给我们:jackmt@jackgroup.com.cn

分享到:

MK1620数控端面外圆磨床特点:

1、采用FANUC-0i数控系统或华中数控系统。
2、砂轮架主轴系统可选用采用进口高精度主轴轴承(FAG)的主轴或选用采用液体动静压轴承主轴。
3、头架:头架采用交流变频电机驱动,拨盘转速为5—500rpm,交流变频器由数控系统控制,能在磨削过程中根据磨削工艺自动变换转速。
4、尾架:尾架主轴采用高精度密集滚珠轴承支承。
5、砂轮修整器:安装在头架或尾架上,前置式金刚刀片修整砂轮,通过X轴与Z轴联动,能对砂轮实现外圆、端面、圆弧或多台阶的修整。
6、测量系统:测量系统可选配意大利马波斯;中原精密有限公司;日本东京精密的径向和轴向测量仪。

MK1620数控端面外圆磨床技术参数:



加工零件最大长度

mm

500

加工零件最大直径

mm

Φ200

加工零件最大重量

kg

50

砂轮线速度

m/s

3560

砂轮规格

mm

Ф500×Ф203×(20120

工件转速(恒线速)

mm

5500  rpm

圆度

mm

0.0015

垂直度

mm

0.002/30

磨削表面粗糙度



µm(切入磨)

外圆 Ra0.32

端面 Ra0.63

联动轴数



22联动

数控系统



FANUC-0i

机床总功率

Kw

14

机床总重量

Kg

4000

机床外型尺寸(长×宽×高)

mm

3600×3100×2100

注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
