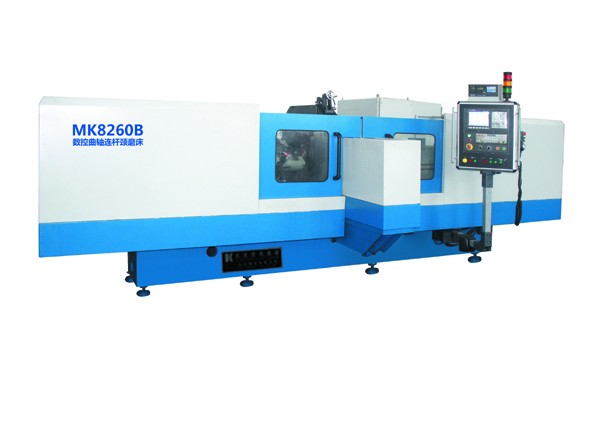

本机床是用来加工六缸和四缸曲轴连杆颈的数控曲轴磨床，除人工上工件及手动翻转工件分度、下工件外，其余加工过程全部由机床自动完成，数控系统采用发那科系统0Imate-TD（四轴）或广州数控986（四轴），及数字式交流伺服电机，所有电机采用绝对值编码器，砂轮架快进和工作台进给由交流伺服电机驱动，能自动完成快进、轴肩磨削、粗磨、半精磨、精磨、光磨等功能；其最大移动速度6m/min，砂轮架前后有限位保护；工件尺寸由中原精密U1500A量仪在线测量控制或马波斯E9径向和T18对刀仪，达到要求的尺寸后，砂轮架自动快速退回原位;砂轮修整器采用后置式二轴交流伺服插补控制方式，采用温特金刚刀修整砂轮，能自动完成砂轮外园、过渡园角、修整后进行自动补偿;砂轮主轴轴承采用动静压轴承，突然停电时，其具有保压功能。
|
1. 技术参数 |
工件最大回转直径： φ580 |
|
工件最大加工长度： 1200mm |
|
|
曲柄半径范围： 35mm~65mm |
|
|
连杆颈轴颈加工范围： φ30~φ110mm |
|
|
连杆颈档宽加工范围： 20~55mm |
|
|
最大工件重量： 120kg |
|
|
2. 规格 |
中心高： 300mm |
|
数控轴数：四轴 （Ｘ轴为砂轮架进给；Ｚ轴为工作台移动；U、W轴为修整器进给） |
|
|
数控系统最小分辨率： Ｘ轴为0.001mm；
Ｚ、U、W、轴均为0.001mm |
|
|
最大砂轮线速度： 60m/s |
|
|
进给速度： Ｘ、Z、U、W、轴均为0.01～6m/min； |
|
|
砂轮架：主轴采用动静压轴承、 |
|
|
砂轮最大直径： φ900mm |
|
|
砂轮最小直径： φ650mm |
|
|
砂轮电机功率： 11KW |
