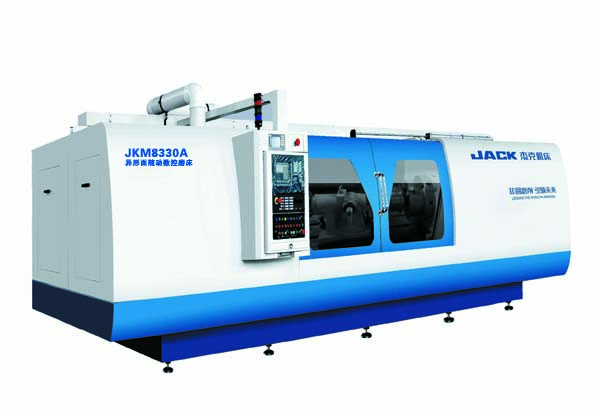

我公司2011年重点开发的新产品,是目前国内具有自主知识产权,用于磨削各种异形面、复合面及凹面凸轮轴的高档数控机床,是满足国际欧Ⅳ、欧Ⅴ排放标准发动机所配用凹面凸轮轴的理想精加工设备。
机床主要特点:
1. 采用德国西门子(SIEMENS)840D SL数控系统。
2. 采用具有我公司自主知识产权的凸轮轴数控磨削软件。
3. 机床采用双磨头、双进给系统随动磨削,大砂轮φ400mm,小砂轮φ90mm大砂轮转速6000转/分。小砂轮转速25000转/分。可磨制各种异形面、复合面及凹面凸轮,。
4. 砂轮进给采用具有我公司的圆柱静压导轨及西门子直线电机。
5. 大、小磨头均采用具有我公司的液体静动压轴承电主轴。
6. 采用意大利Marposs内置式在线砂轮动平衡、消空程及防碰撞装置。
7. 采用美国艾洛宝(AROBOTECH)自动跟踪中心架。
8. 头架采用高精度、高刚度静压轴承及西门子力矩电机。
该机床配用机械手上下料,完全实现全自动控制,可满足流水线自动化生产。
机床主要技术参数:
1. 加工零件最大长度 700 mm
2. 加工零件最大直径 Φ100 mm
3. 加工零件最大重量 60 Kg
4. 非圆零件最大偏心量 20 mm
5. 砂轮线速度(CBN 砂轮) 120 m/s
6. 砂轮规格:CBN 砂轮 Ф400×Ф203×B mm
CBN 砂轮 (小砂轮) Ф90×Ф50× B mm
7. 工件转速(恒线速) 0-600 rpm
8. 头架主轴锥度 莫氏五号
9. 尾架座移动量 50 mm
10.基圆跳动误差 0.01 mm
11.非圆截面位角误差 ±10 ′
12.非圆截面轮廓曲线误差 ±0.03 mm
13.非圆截面相邻升程误差 ±0.004 mm/°
14.非圆截面与母线平行度 0.005 mm
15.磨削表面粗糙度 Ra≤0.4 µm
16.机床总功率 120 Kw
17.机床总重量 20000 Kg
18.机床外型尺寸(长×宽×高) 4500×2450×1900 mm
