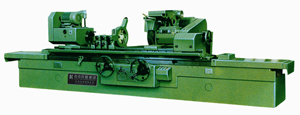

M1450B万能外圆磨床是一种手动操纵,电气,液压控制的万能外圆磨床,适用于圆柱形回转体工件的外圆表面或内孔磨削,用于单件小批量生产的场合
M1450万能外圆磨床特点:
1、M1450B万能外圆磨床是一种手动操纵,电气,液压控制的万能外圆磨床,适用于圆柱形回转体工件的外圆表面或内孔磨削,用于单件小批量生产的场合。
2、机床工作台纵向移动可由液压无级变速传动,也可用手轮传动。砂轮架横向进给由液压作微量自动周期进给和快速进退,也可用手轮实现粗细两种进给。工作台纵向运动,砂轮架快速进退,也可用手轮实现粗细两种进给。工作台纵向运动,砂轮架快速进退,砂轮周期进给等均由操作按钮,电气,液压控制。
3、头架主轴采用一滚一滑轴承结构,轴承间隙可调,适应顶尖或卡盘的各种磨削。头架在逆时针90度范围内可作任意角度调整,摆动头架或工作台或砂轮架的角度即可磨削不同锥度的内外圆锥形工件。
4、砂轮架和工作台导轨采用静压卸荷导轨润滑,外圆砂轮主轴和内圆磨具采用FAG高精度滚动轴承,磨削内圆时砂轮架作180度旋转(磨削大孔及深孔时无需拆砂轮及砂轮罩)。附有多套内圆磨杆供选择订购。
5、工件,外圆砂轮,内圆砂轮,液压泵和冷却泵分别由独立电机驱动。
6、机床的各运动部件均具有电气,液压联锁机构,操作安全可靠。
M1450万能外圆磨床技术参数:
技术参数/规格 |
2000 |
3000 |
4000 |
单位 |
最大磨削直径(外圆/内圆) |
500/200 |
500/200 |
500/200 |
mm |
最大工件长度(外圆/内圆) |
2000/320 |
3000/320 |
4000/320 |
mm |
最大工件重量 |
1000 |
1000 |
1000 |
mm |
中心高 |
270 |
270 |
270 |
mm |
顶间距 |
2000 |
3000 |
4000 |
mm |
砂轮主轴转速(高速/低速) |
1330/665 |
1330/665 |
1330/665 |
r/min |
内圆磨具转速 |
10000,6000,4200,3000 |
10000,6000,4200,3000 |
10000,6000,4200,3000 |
r/min |
工作台最大移动速度 |
3 |
3 |
3 |
m/min |
砂轮线速 |
35 |
35 |
35 |
m/s |
砂轮尺寸 |
Ф500×60×305 |
Ф500×60×305 |
Ф500×60×305 |
mm |
砂轮架快速移动量 |
100 |
100 |
100 |
mm |
自动进给量(粗/细) |
0.02/0.0025 |
0.02/0.0025 |
0.02/0.0025 |
mm |
油泵流量 |
17.3 |
17.3 |
17.3 |
l/min |
电机总功率 |
14.08 |
14.08 |
14.08 |
kw |
机床尺寸 |
6090×2680×1560 |
10240×2680×1560 |
12240×2680×1560 |
mm |
机床重量 |
9900 |
11350 |
13350 |
kg |
工作精度 |
|
|||
圆度(外圆/内圆) |
1.5-2.5/2.5 |
1.5-2.5/2.5 |
1.5-2.5/2.5 |
um |
纵截面上直径一致性(外圆/内圆) |
6/10 |
6/10 |
6/10 |
um |
表面粗糙度(外圆/内圆) |
0.16/0.4 |
0.16/0.4 |
0.16/0.4 |
um |
注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
