杰克机床国内权威的磨床生产厂家之一(原国家机械工业部定点生产曲轴磨床的厂家之一),杰克机床致力于为广大客户提供数控外圆磨床、万能外圆磨床、外圆磨床、曲轴磨床、全数控凸轮轴磨床、高速随动磨的研发、制造与销售。

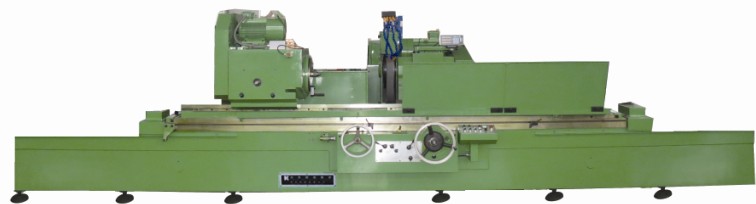

M1363外圆磨床特点:
1、本机床主要用于磨削圆柱形、圆锥形的外表面和带肩轴的外圆零件。工作台为液压传动,砂轮架进给为快速引进后工作台往复一次的周期进给和手动进给。
2、采用了高刚度,动静压砂轮主轴组件,具有回转精度高,加工刚性强的特点。
3、砂轮架,工作台采用国际先进工艺的贴塑导轨,性能更稳定,可靠,同时导轨采用静压卸荷润滑。
4、本机床砂轮架进给配置了光栅尺,以便让砂轮架进给量可视化。
M1363外圆磨床技术参数:
机床型号 |
单位 |
M1363 |
|
磨削工件长度 |
mm |
3000 |
|
可磨削直径 |
mm |
30-630 |
|
可磨削长度 |
mm |
3000 |
|
可磨削工件最大重量 |
Kg |
托磨 |
顶磨 |
3000 |
1000 |
||
尾架顶尖移动量 |
mm |
100 |
|
头架主轴转速 |
rpm |
0-100 |
|
砂轮最大直径 |
mm |
750 |
|
砂轮线速度(双速) |
m/s |
17.5 35 |
|
手轮一转砂轮移动量 |
mm |
细为0.5,粗为2 |
|
工作台最大纵向移动量 |
mm |
3000 |
|
占地面积(长x宽) |
mm |
12000x2500 |
|
机床总功率 |
kw |
23 |
|
机床重量 |
kg |
16000 |
|
工作精度 |
|||
外圆圆度 |
mm |
0.0025 |
|
纵截面一致性 |
mm |
0.008 |
|
表面粗糙度 |
um |
0.32 |
注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
