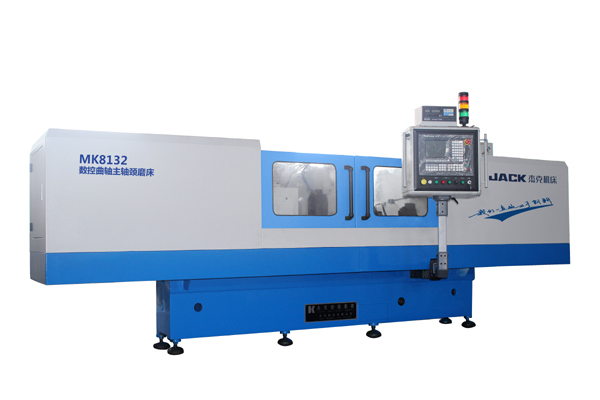

本机床是用来加工六缸和四缸曲轴主轴颈的数控曲轴磨床,除人工上、下工件外,其余加工过程全部由机床自动完成,数控系统选用发那科0I-mateTD或广州数控及数字式交流伺服电机,所有电机采用绝对值编码器。砂轮架快进和工作台进给由交流伺服电机驱动,能自动完成快进、轴肩磨削、粗磨、半精磨、精磨、光磨等功能;其最大移动速度6m/min,砂轮架前后有限位保护;工件尺寸由中原精密U1500A量仪在线测量控制或马波斯E9径向和T18对刀仪,达到要求的尺寸后,砂轮架自动快速退回原位,砂轮修整器采用前置式金刚刀修整砂轮,能自动完成砂轮外圆、过渡圆角、修整后进行自动补偿,砂轮主轴轴承采用动静压轴承,突然停电时,其具有保压功能。
1. 技术参数 |
工件最大回转直径: φ320 |
工件最大加工长度: 1000mm |
|
主轴颈加工范围: φ30~φ100mm |
|
主轴颈档宽加工范围: 20~60mm |
|
|
|
最大工件重量: 120 kg |
|
2. 规格 |
中心高: 180mm |
数控轴数:两轴 (X轴为砂轮架进给;Z轴为工作台进给) |
|
数控系统最小分辨率: X、Z轴均为0.001mm |
|
最大砂轮线速度: 60m/s |
|
进给速度: X、Z轴均为:0.01~6m/min |
|
头架电机及主轴速度:交流电机,主轴转速:0-100r/min |
|
砂轮架:主轴采用动静压轴承 |
|
砂轮最大直径: φ800mm |
|
砂轮最小直径: φ600mm |
|
砂轮电机功率: 11KW |
