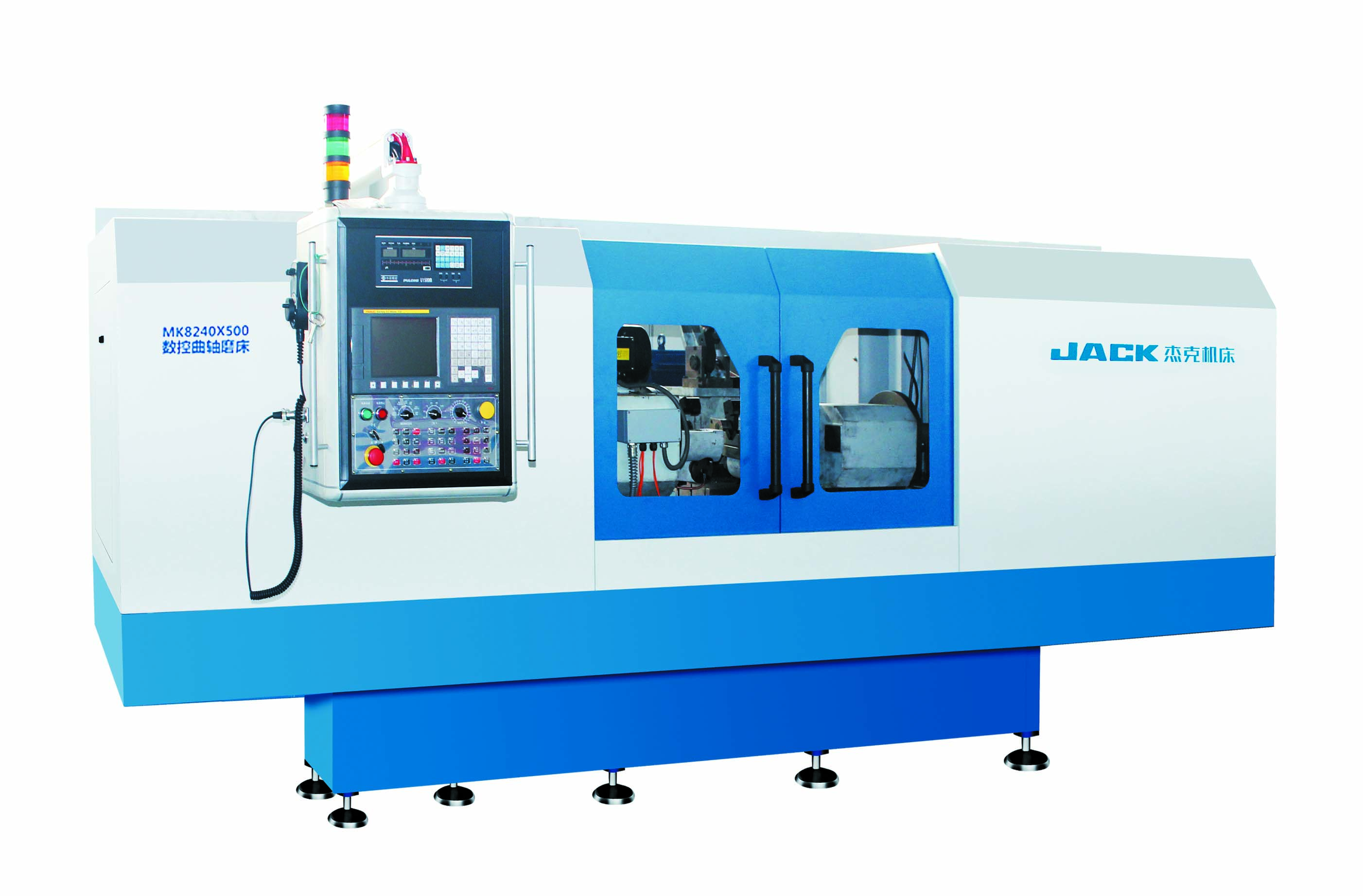

MK8240数控曲轴磨床适用于磨削各种单、双缸曲轴的曲轴颈的大批量生产加工。
机床主要特点:
1、采用FANUC-Oi-mate-TD数控系统。Adopting FANUC-Oi-mate-TD CNC system
2、砂轮磨头采用动静压主轴。
3、头架采用高精度、高刚性滚动轴承。
4、 头、尾架配置专用夹具,可实现自动夹紧。
5、 配置主动测量装置,实现全闭环磨削控制。
主要技术参数:
1. 加工零件最大长度 500 mm
2. 最大回转直径 Φ400 mm
3. 加工零件外圆最大直径 Φ200 mm
4. 加工零件最大重量 80 Kg
5. 曲轴曲柄最大半径 80 mm
6. 砂轮线速度 45 m/s
7. 砂轮规格: Ф750×Ф203×40 mm
8. 工件转速 0-300 rpm
9. 加工零件圆度 0.004 mm
10. 磨削表面粗糙度 Ra≤0.32 µm
11. 联动轴数 两轴2联动
12. 数控系统 FANUC-Oi-mate-TD
13. 机床总功率 20.75 Kw
14. 机床总重量 4500 Kg
15. 机床外型尺寸(长×宽×高)4600×1850×1800 mm
