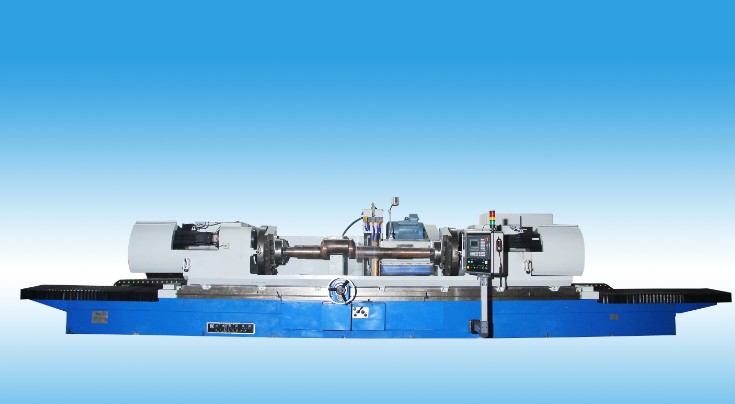

M8280曲轴磨床适用于磨削高速或中速的船用柴油机、机车的内燃机曲轴,用于成批生产的工厂,也可用于单个生产或修理工厂,并可兼作外圆磨削。
本机床用于磨削大型柴油发动曲轴及各种空压机曲轴的连杆轴颈,过渡圆弧,止推面;采用SIEMENS828Dsl或广州数控986三轴联动数控系统,砂轮架主轴轴承采用静压轴承,轴承有独立的供油系统进行润滑;头、尾架的结构基本相同,其主轴轴承采用静压轴承来支承,头、尾架的同步回转由伺服电机系统来保证,并实现头、尾架无级变速;左、右卡盘设计及结构参照德国著名曲轴磨床厂NAXOS-UNION的大型磨床卡盘设计和制造,具有手动分度机构,方便灵活。砂轮修整器安装在砂轮架后方,修整工具采用金刚刀片,由两数控轴联动来完成对砂轮的外圆、端面、圆弧的修整。
主要技术规格参数
最大回转直径 φ800㎜
中心高 450 ㎜
在中心架上可磨直径 最大φ200㎜ 最小φ100㎜
可磨削工件最大长度 2700 ㎜
可磨削曲轴最大重量 1500 ㎏
可磨削曲轴曲柄半径 0~200 ㎜
砂轮直径 φ1200×100(最宽)×φ305 ㎜
砂轮线速度 35m/sec
左右卡盘夹持工件直径 φ100~300 ㎜
工件转速 5~50r/min
头尾架伺服电机功率 7.5KW(2)
砂轮架电机功率 35KW
机床总重量: 32000Kg
机床外形尺寸: 12500X3000X2000(长X宽X高)
工作精度:(标准试件)
圆柱度: 0.008㎜
表面粗糙度: Ra0.32μm
端面、圆弧表面粗糙度: Ra0.5μm
主要部件精度
砂轮主轴轴向轴向跳动: 0.002 mm
砂轮主轴轴向径向跳动: 0.002 mm
头尾架主轴轴向径向跳动: 0.003 mm
头尾架主轴轴向轴向跳动: 0.003 mm
