杰克机床国内权威的磨床生产厂家之一(原国家机械工业部定点生产曲轴磨床的厂家之一),杰克机床致力于为广大客户提供数控外圆磨床、万能外圆磨床、外圆磨床、曲轴磨床、全数控凸轮轴磨床、高速随动磨的研发、制造与销售。

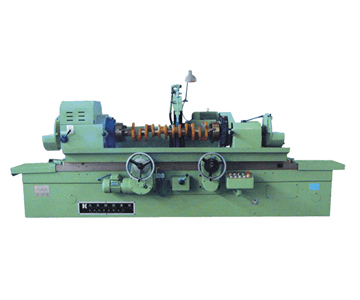

MQ8260T曲轴磨床特点:
1、工件用顶尖或卡盘夹持,由头、尾架电机同步驱动,手动进行磨削。
2、工作台纵向移动采用手动或机动二种转动。机动由电机驱动,用于跳档或调整,只有一种转速。
3、根据用户需要可配备左、右十字卡盘,最大可调量,垂直方向为110毫米,横向为2.5毫米,换挡分度只需旋转左右卡盘。
4、砂轮、工作台、冷却泵、油泵均由单独电机驱动。
5、头、尾架电机分别由变频器控制实现同步运行,减少加工时工件的变形。
6、砂轮架快速进退由液压驱动。
7、机床台面移动采用具有国际先进工艺的帖塑导轨,性能更稳定、可靠。
MQ8260T曲轴磨床技术参数:
产品型号 |
MQ8260T |
单位 |
工作台最大工件回转直径 |
580 |
mm |
最大曲轴曲柄的半径 |
110 |
mm |
在中心架上可磨直径 |
30~100 |
mm |
最大可磨工件长度 |
1600 |
mm |
三抓卡盘问 |
1500 |
mm |
顶尖间 |
1600 |
mm |
最大工件重量 |
120 |
kg |
中心高 |
300 |
mm |
头架主轴转速 |
25/50/100 |
r/min |
砂轮架主轴转速 |
760 |
r/min |
砂轮架沿丝杆最大移动量 |
200 |
mm |
进给手轮一转砂轮架移动量 |
1 |
mm |
进给手轮每格砂轮架移动量 |
0.005 |
mm |
砂轮架快速进退量 |
100 |
mm |
工作台最大纵向移动量 |
1600 |
mm |
电机总功率 |
10.22 |
kw |
砂轮电机功率 |
7.5 |
kw |
机床外形尺寸 |
4000×2100×1630 |
mm |
机床重量 |
6710 |
kg |
注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
