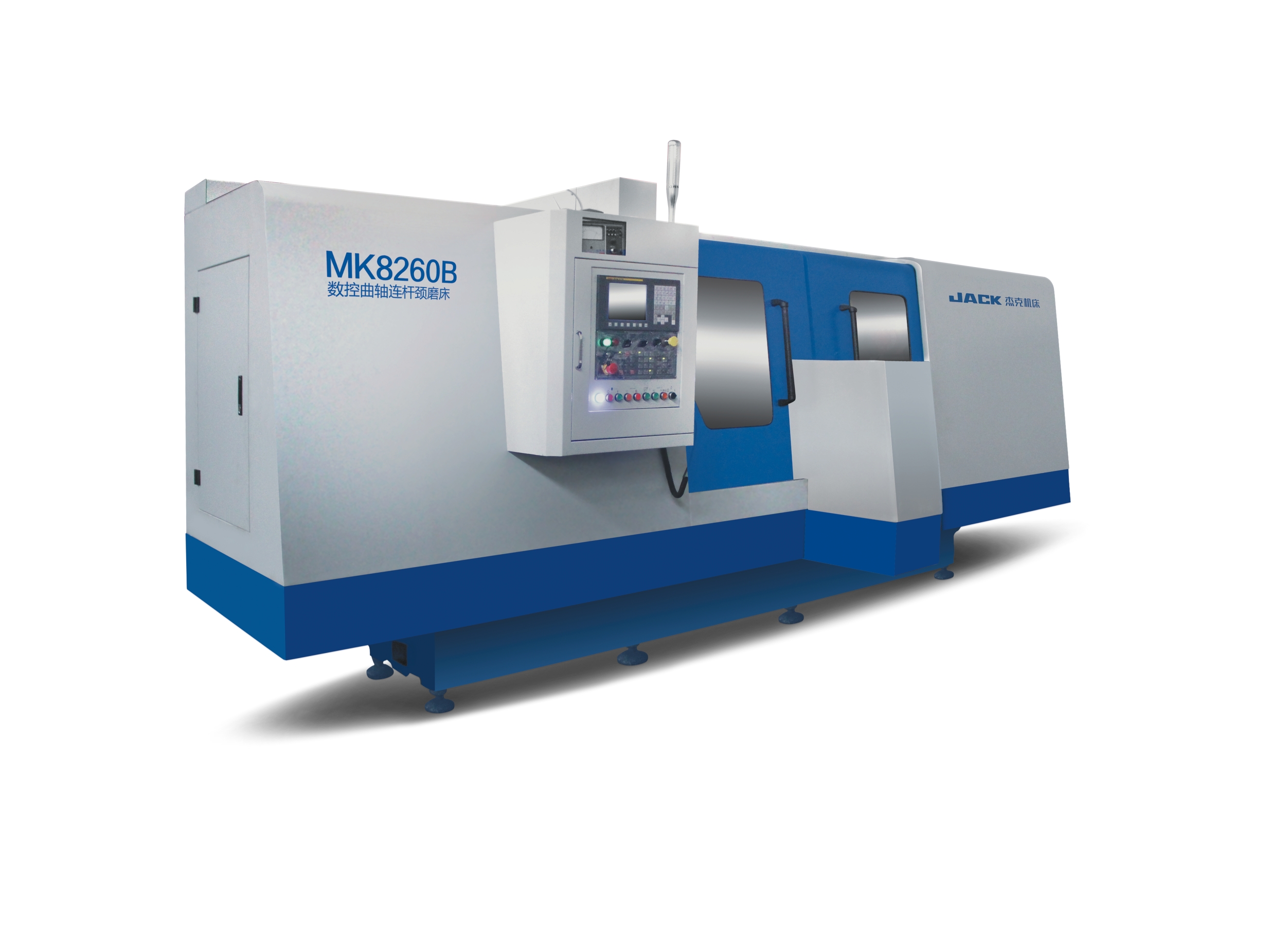

MK8260B数控曲轴连杆颈磨床

简要描述:

打印当前页

免费咨询:0576-88155116;0796-8351888

发邮件给我们:jackmt@jackgroup.com.cn

分享到:

    MK8260B数控曲轴连杆颈磨床用于六缸和四缸曲轴的连杆颈外圆及圆弧,端面的磨削加工。除人工上下曲轴之外(也可选配实现自动上下料功能),其余动作全由机床自动完成。

主要部件说明:



1.头尾架采用静压轴承,具有高精度,高刚度特性。头尾架通过伺服电机实现同步驱动。

2.头尾架卡盘采用液压自动夹紧,液压轴向定位,通过液压驱动齿轮齿条实现自动分度,定位准确。夹具偏心距可根据工件的偏心距来调整,最大偏心量为110mm。

3.砂轮主轴采用动静压主轴系,由三相变频电机驱动,电机功率15kw。

4.砂轮修整器采用后置方式,由两数控轴W、Y轴联动来完成对砂轮的外圆、端面、圆弧的修整,修整工具采用德国温特金刚刀片。

5.中心架为液压自定心中心架,可在夹持范围内进行自动定心跟踪支撑。

6.数控系统采用FANUC 0i-TD(四轴),控制砂轮进给运动、工作台左右移动、头尾架同步运动及砂轮修整的两轴联动。



机床主要规格参数
卡盘最大磨削工件长度:          1200mm
工件最大回转直径:              Φ580mm
头尾架中心高                    300 ㎜
磨削工件最大重量:              150㎏
可磨削曲轴曲柄半径              0~110 ㎜
砂轮直径                       φ900×60(max)×φ305 ㎜
砂轮线速度:                    60m/s (max)
工件转速:                      5-100rpm
中心架托持直径                 70-90mm(或根据用户工件定)
上工作台最大回转角度           -2°~ +3°
头尾架电动机功率               2x5.5KW(伺服)
砂轮架架电动机功率             15KW
X轴进给速度                    0.1~6000mm/min
Z轴进给速度                    0.1~6000mm/min
机床重量                       9500㎏
机床外形尺寸(主机)           长5800㎜x宽3000㎜x高2000㎜

机床工作精度:(标准试件)
加工零件部位:  磨削曲轴的连杆颈、R圆弧及端面
连杆颈宽度公差                  ±0.05mm
连杆颈直径尺寸误差      ±0.01mm
连杆颈相位角偏差     ±15′
相邻两连杆颈的母线平行度(定检测方法:按0.1/1000)
圆角R尺寸公差                  ±0.15mm
圆柱度(直径方向)                 0.005mm
加工轴颈表面粗糙度:
轴颈外圆(Ra0.32um)      圆角R(Ra0.63um)    端面(Ra0.63um)
