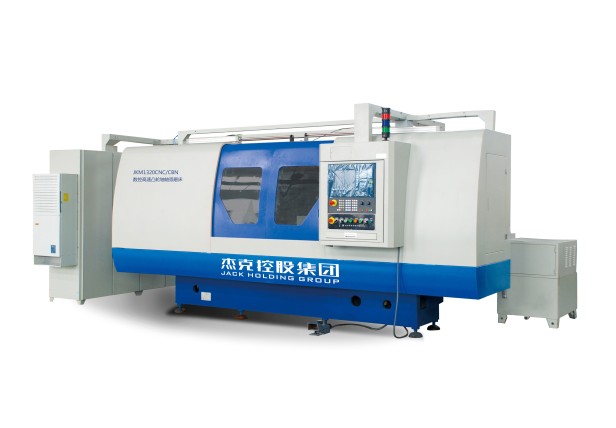

JKM1320CNC/CBN数控高速凸轮轴轴颈磨床是我公司开发的一种新型高速外圆磨床。
JKM1320CNC/CBN数控高速凸轮轴轴颈磨床特点:
机床采用CBN砂轮,砂轮主轴采用我公司动静压轴承电主轴,配有德国西门子主轴伺服电机,砂轮线速可达120米/秒,建议使用速度为100米/秒。砂轮架进给系统采用圆柱静压导轨直线电机进给。砂轮采用意大利马尔波斯在线动平衡仪和防碰撞消除空程装置。测量系统配有意大利马尔波斯径向量仪。数控系统采用德国西门子840D数控系统,配有砂轮架进给直线电机(X轴)、工作台移动伺服电机(Z轴)、工件头架回转伺服电机(C轴)、砂轮主轴电机。砂轮修整采用电主轴金钢石滚轮进行修整,金钢石滚轮转速10000转/分。机床配有高压冷却系统,冷却系统采用磁性分离和纸质过滤双重净化装置,并配有制冷装置。中心架采用美国艾洛宝或德国罗姆公司液压自动跟刀中心架。
1.设备属于机、电、仪、液、气一体化高档数控外圆磨床,机床采用全封闭防护,整体布局,外型美观。
2.机床采用我公司的液体静动压轴承电主轴,该主轴具有高刚度和高回转精度。
3.机床采用CBN砂轮磨削,砂轮线速可达120米/秒,使用速度建议采用100米/秒。
4.机床采用德国西门子840D数控系统,砂轮架进给系统采用圆柱静压导轨、直线电机,重复定位精度高,最小进给量设置为0.001mm。
5.砂轮修整采用电主轴金刚石滚轮修正,砂轮修整精度高。
6.砂轮配有意大利马波斯在线动平衡仪和防碰撞、消除空程装置。
7.机床配有意大利马波斯在线主动量仪。
8.机床具有完整的硬软件保护功能。
9.采用进口液压自动跟刀中心架。
JKM1320CNC/CBN数控高速凸轮轴轴颈磨床技术参数:
项目 |
单位 |
规格 |
加工零件最大长度 |
mm |
850 |
加工零件最大直径 |
mm |
200 |
加工零件最大重量 |
kg |
70 |
头架顶尖 |
|
莫氏5# |
尾架顶尖 |
|
莫氏4# |
尾架套筒移动量 |
mm |
25 |
砂轮速度(CBN砂轮) |
m/s |
120 |
砂轮建议使用线速度 |
m/s |
100 |
砂轮规格(CBN) |
mm |
ф500×Ф203×B |
加工零件圆度 |
mm |
0.005 |
加工零件圆柱度 |
mm |
0.008 |
加工零件尺寸精度 |
mm |
±0.01 |
加工零件表面粗糙度 |
µm |
Ra0.4 |
注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
