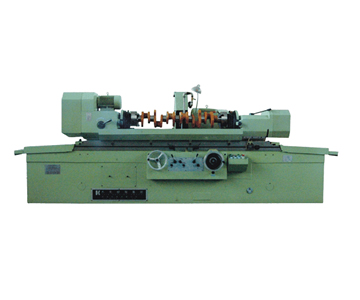

MQ8240A型曲轴磨床适用于汽车、拖拉机和柴油机修理厂磨削发动机曲轴的曲柄颈,并可兼作一般外圆磨削
MQ8240A曲轴磨床特点:
MQ8240A型曲轴磨床适用于汽车、拖拉机和柴油机修理厂磨削发动机曲轴的曲柄颈,并可兼作一般外圆磨削。机床砂轮架的快速进退和工作台的纵向移动,均由液压驱动。机床具有安全的联锁,当加工曲轴承时,将选择开关在“曲轴”两字位置上,砂轮架在磨削位置时,工作台只能手动不能液动,当砂轮架在后退位置,工作台可液动。当磨削一般外圆工件时,工作台液压纵向移动,其速度可无级调整。砂轮架进给手轮转动。
1、工件用顶尖或卡盘夹持,由头架电机驱动,手动进行磨削。
2、工作台纵向移动采用手动或液动二种移动方法。
3、工件、砂轮、工作台、冷去泵、油泵均由单独电机驱动。
4、砂轮架快速进退由液压驱动。
MQ8240A曲轴磨床技术参数:
项目 |
单位 |
规格 |
基本附件 |
|
|
曲轴曲柄的半径mm |
mm |
0-80 |
冷却液箱 |
1套 |
|
纵磨外圆直径 |
mm |
30-200 |
左右卡盘 |
各1套 |
|
可磨工件最大重量 |
kg |
80 |
外圆修整器 |
1套 |
|
中心高 |
mm |
220 |
砂轮端面修整器 |
1套 |
|
工作台上最大工件回转直径 |
mm |
400 |
垂直样板 |
1套 |
|
最大工件长度 |
mm |
500 |
水平样板 |
1套 |
|
头架主轴转速r/min |
r/min |
42/65/84/130 |
机床垫铁 |
11套 |
|
尾架主轴套筒移动量 |
mm |
30 |
砂轮圆弧修整器 |
1套 |
|
砂轮架主轴转速 |
r/min |
930 |
测量桥板 |
1套 |
|
砂轮架(沿丝杆)最大移动量 |
mm |
275 |
特殊附件 |
|
|
砂轮架快速进退量 |
mm |
100 |
砂轮平衡架 |
1套 |
|
手轮刻度盘一格砂轮架移动量 |
粗 |
mm |
0.01 |
校调装置 |
1套 |
精 |
mm |
0.0025 |
数显装置 |
1套 |
|
砂轮尺寸(外径×宽×内径) |
mm |
750×40×305 |
|
|
|
工作台液压纵向移动速度 |
m/min |
0.1-4 |
|
|
|
上工作台组嗲回转角度 |
顺时针 |
|
1°30′ |
|
|
逆时针 |
|
3° |
|
|
|
工作台最大纵向移动量 |
mm |
1000 |
|
|
|
电机总功率 |
kw |
9.87 |
|
|
|
砂轮电动机功率 |
kw |
7.5 |
|
|
|
机床外形尺寸 |
mm |
3285×2050×1600 |
|
|
|
机床重量 |
kg |
4500 |
|
|
|
工作精度 |
|
|
|||
圆度 |
mm |
0.005 |
|
|
|
纵截面内径的一致性 |
mm |
0.008 |
|
|
|
表面粗糙度 |
mm |
Ra《0.32 |
|
|
注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
