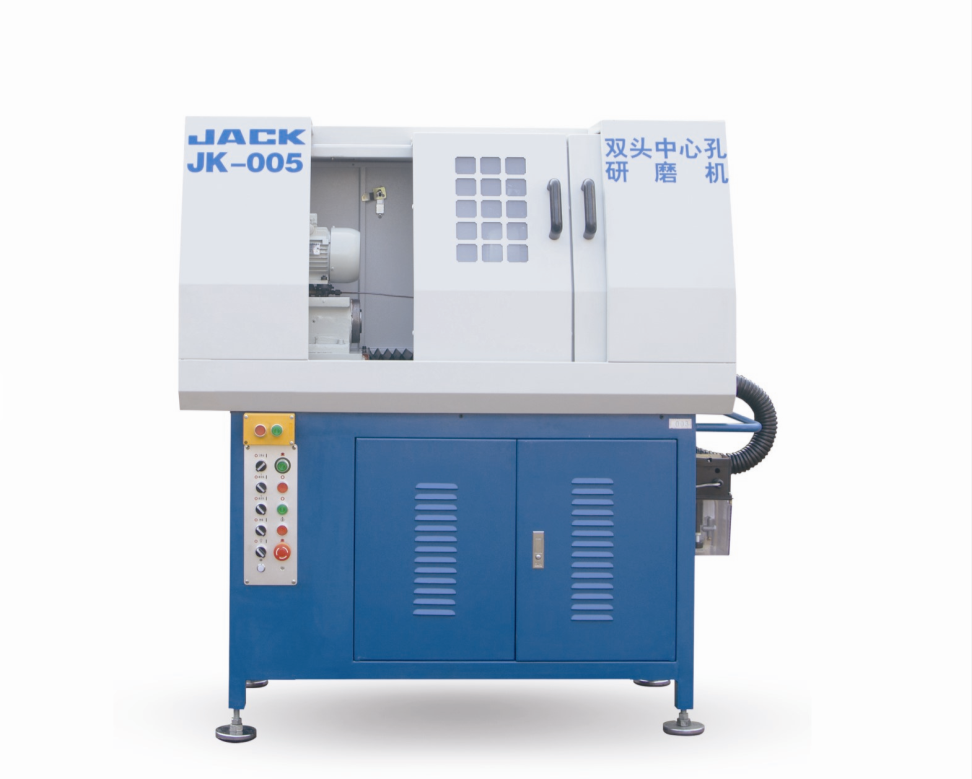

双中心孔研磨机是为了大量生产高精度的轴类零件而生产和设计的专用机床;该机主要用于精密机床、汽车制造、纺织机械、精密仪器、仪表、液压、气动、减速机械等行业的轴类;零件中心孔经过该机床强行挤压及研磨后,二中心孔与工件的中心线垂直度及偏差就会大大减少。并且对中心孔表面的光洁度将大大提高,对去除零件在运输过程中、机加工过程中产生的中心孔磕碰、毛刺等也有好处;零件加工制造
结构特点:
1、双中心孔研磨机可以对两个中心孔一正转一反转同时进行研磨,并可以对不同长度、不同直径的工件进行调节;
2、研磨顶尖主轴可以加变频器进行无极调速,工件可选择在最佳速度下进行研磨。
3、定时装置,数字显示时间,即设定研磨一个工件的时间,方便可调、直观可靠,工件可在最佳时间段研磨出理想的精度。
4、研磨机采用四轮手推车型式,可以方便移动。下面有定位柱,当研磨机固定好位置后,可调节定位柱定位
主要规格和技术参数
项目 |
规格 |
单位 |
中心高 |
75 |
mm |
顶尖距 |
550 |
mm |
研磨直径范围 |
Ф8~Ф150 |
mm |
最大研磨长度 |
550 |
mm |
研磨主轴转速(一正一反) |
760 |
R/mm |
研磨顶尖移动距离 |
30 |
mm |
电机总容量 |
4 |
kw |
工作精度
项目 |
规格 |
单位 |
表面光洁度 |
Ra≦0.4 |
um |
