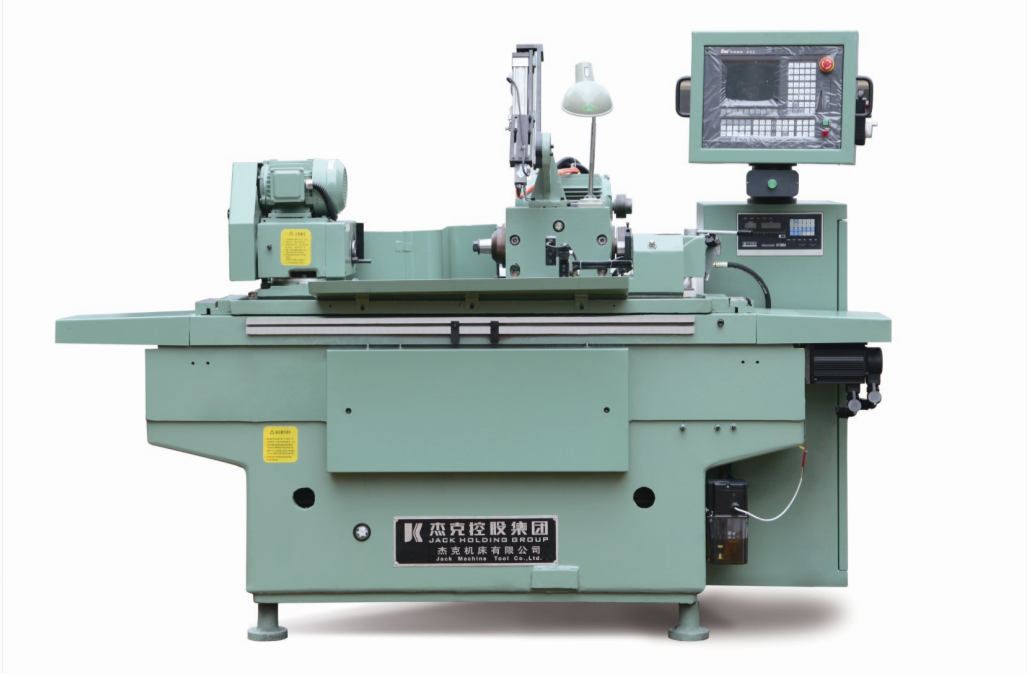

MK1320*750数控外圆磨床(简易)

简要描述:

适用于批量生产轴类零件;砂轮架、工作台导轨采用贴塑导轨,以提高其抗震性及灵敏性;机床配置自动的定量润滑,确保丝杠的润滑;简易型,确保安全操作

打印当前页

免费咨询:0796-8351888;0576-88177912

发邮件给我们:jackmt@jackgroup.com.cn

分享到:

机床主要特点

1、机床适用于批量生产轴类零件;

2、本机床采用武汉华中数控股份有限公司的世纪星HNC-21T(外圆磨床专用面膜)两轴联动系统(也可根据用户的要求进行配置其它数控系统);

3、本机床配置中原精密的自动测量仪(端面测量和径向测量)在线测量,实现闭环自动磨削工作循环,以保证加工尺寸精度,每磨削1000件零件尺寸分散≤0.005mm,轴向不受中心孔深浅的影响;

4、砂轮架进给和工作台进给均采用交流伺服电机通过滚珠丝杠驱动;滚珠丝杠采用台湾上银(也可以根据用户的要求进行配置其它品牌的滚珠丝杠);

  • 砂轮架、工作台导轨采用贴塑导轨,以提高其抗震性及灵敏性;
  • 机床配置电气柜(配置电气柜空调)、内置液压与机床组合,具有占地面积小等优点;
  • 砂轮主轴系可根据用户的需要配置:a、普通三片瓦结构;b、动压系列;c、动静压系列;d、静压系列;

8、尾架采用精密滚珠直线运动,具有液压深缩功能;

9.机床配置自动的定量润滑,确保丝杠的润滑;

10、头架主轴及尾架主轴可选用3#或4#莫氏;

11、冷却液可根据用户配置带磁性分器或纸质磁性分离器;

12、机床配置的防护罩为简易型,确保安全操作。

主要规格和技术参数

机床型号

单位

MK1320

中心高

mm

125

顶尖距

mm

750

磨削直径范围

mm

Φ8~Φ200

最大磨削长度

mm

750

最大砂轮尺寸

(直径*宽度*内孔)

mm

400500*20-80*127-203

最大砂轮线速度

m/s

40

砂轮架最小进给量

mm

0.001

工作台最小进给量

mm

0.001

最大工件重量

Kg

25

砂轮电机功率

Kw

45.5

电机总容量

Kw

7.59

机床重量

Kg

2500

工作精度

圆度

mm

0.0015

圆柱度

mm

0.005

粗糙度

um

Ra0.32
