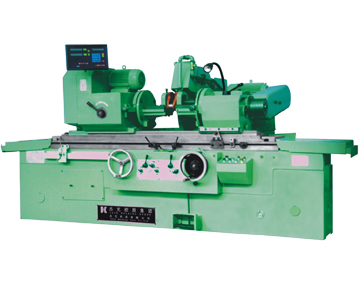

JK101数显曲轴磨床适宜磨削单,双缸柴油机曲轴的曲柄颈和主轴颈及压座缩机偏心轴,并可兼作一般外圆磨削。
JK101数显曲轴磨床特点:
本机床具有足够的刚性,外形美观,结构紧凑,使用可靠,操作简单,维修方便,是机电一体化产品。
本机床由床身、工作台、头架、尾架、砂轮架及电箱(包括数显装置)等部件组成。砂轮快速进退、工作台的纵向移动、尾架主轴套筒移动均由液压完成。
JK101数显曲轴磨床技术参数:
机床型号 |
单位 |
JK101 |
|
曲轴曲柄的半径 |
mm |
0~80 |
|
纵磨外圆直径 |
mm |
30~200 |
|
可磨工件最大重量 |
kg |
80 |
|
中心高 |
mm |
220 |
|
工作台上最大工件回转直径 |
mm |
400 |
|
最大工件长度 |
mm |
500 |
|
头架主轴转速 |
r/min |
75/110/150/220 |
|
尾架主轴套筒移动量 |
mm |
30 |
|
砂轮架主轴转速 |
r/min |
930 |
|
砂轮架(沿丝杆)最大移动量 |
mm |
275 |
|
砂轮架加速进退量 |
mm |
100 |
|
手轮刻度盘一格砂轮架移动量 |
粗 |
mm |
0.01 |
精 |
mm |
0.0025 |
|
砂轮尺寸(外径×宽×内径) |
mm |
Φ750×40×305 |
|
工作台液压纵向移动速度 |
m/min |
0.10~4 |
|
上工作台最大回转角度时针 |
顺时针 |
° |
1°30′ |
逆时针 |
° |
3° |
|
工作台最大纵向移动量 |
mm |
1000 |
|
电机总功率 |
kw |
9.87 |
|
砂轮电动机功率 |
kw |
7.5 |
|
机床外形尺寸 |
mm |
3285×2050×1600 |
|
机床重量 |
kg |
4500 |
|
工作精度 |
|||
圆度 |
mm |
0.005 |
|
纵截面内直径的一致性 |
mm |
0.008 |
|
表面粗糙度 |
um |
Ra《0.32 |
注:由于技术不断发展,本页面提供参数仅供参考,详情请致电咨询!
